概述
JSW-35雙位置繼電器又稱雙穩態繼電器,用于直流操作的保持和控制回路中作為反應手動操作開關位置指示器,并實現閉鎖。以實現閉鎖作用。是電力系統和自動化控制中老型電磁式雙位置中間繼電器更新首選產品。采用導軌式安裝結構,體積小,安裝方便。采用多個進口小型密封繼電器組成,具有功耗低、發熱小、動作時間快、觸點容量大等特點。

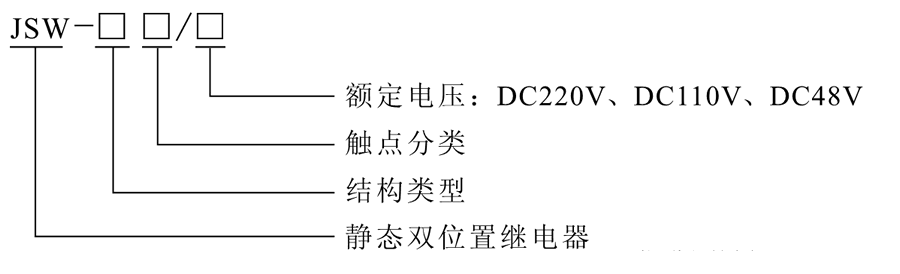

JSW-35型號及含義
JSW-35觸點形式
| 型號 |
觸點形式 |
額定電壓 |
| JSW-21 |
4常開2轉換 |
DC:48V、110V、220V |
| JSW-22 |
4轉換 |
DC:48V、110V、220V |
| JSW-31 |
2常開3轉換 |
DC:48V、110V、220V |
| JSW-32 |
1常開3常閉2轉換 |
DC:48V、110V、220V |
| JSW-33 |
2常開3轉換 |
DC:48V、110V、220V |
| JSW-34 |
2常開2常閉2轉換 |
DC:48V、110V、220V |
| JSW-35 |
3常開1常閉2轉換 |
DC:48V、110V、220V |

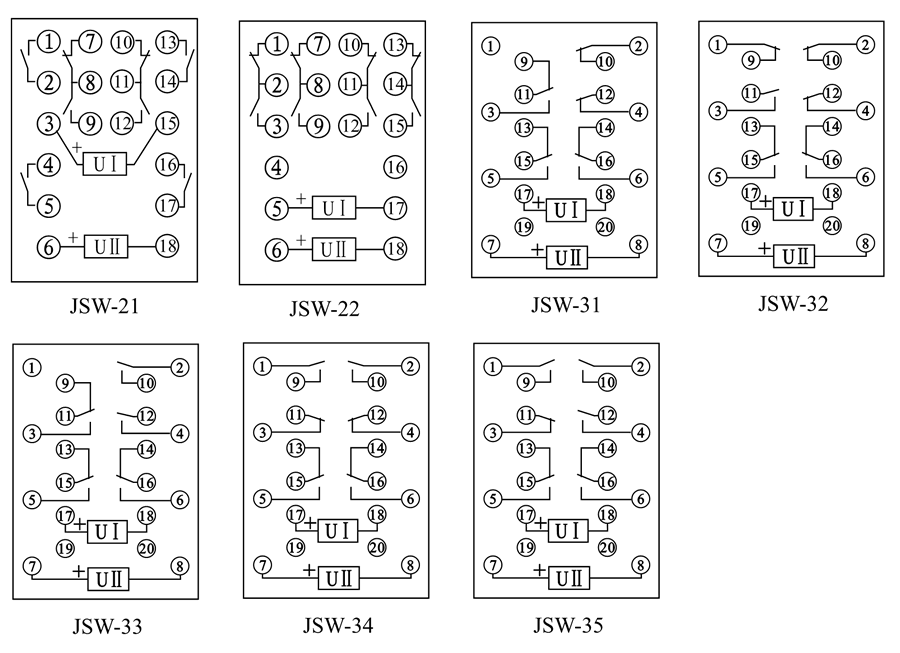

JSW-35內部接線圖
企業實拍
主要特點
導軌安裝結構
